废气类型：切削油雾处理工程

机械除油 （CNC废气）

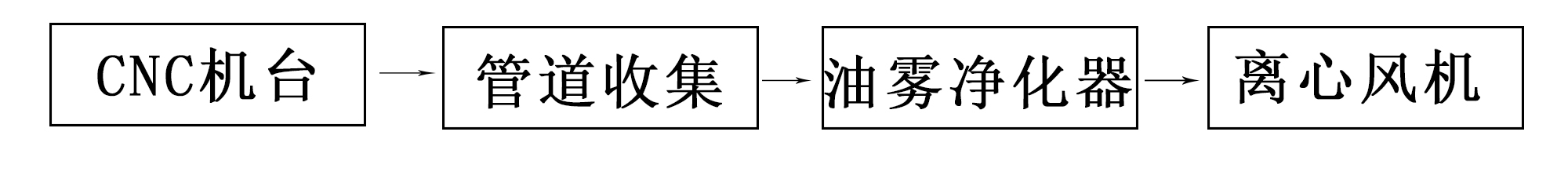

一、工艺流程

本机采用离心式风机结构，油雾在系统负压的作用下，首先被收集罩捕集，其余油雾经收集罩出口管进入主风管后，进入净化器螺旋预分离器，在分离器内高速流动，大颗粒粉尘和油雾液滴与管壁各螺旋板撞击后，被分离出来，落入集液室。含细小粉尘的剩余油雾从预分离器流出后，经过第二级分离器（即迷宫式多重过滤器），较小颗粒的油雾和粉尘被分离出来，凝结成液滴在重力的作用下落入积液室。更小的油雾再经过HEPA过滤器被一网打尽。洁净的空气在风机负压的作用下，经风机直接排入空气中。

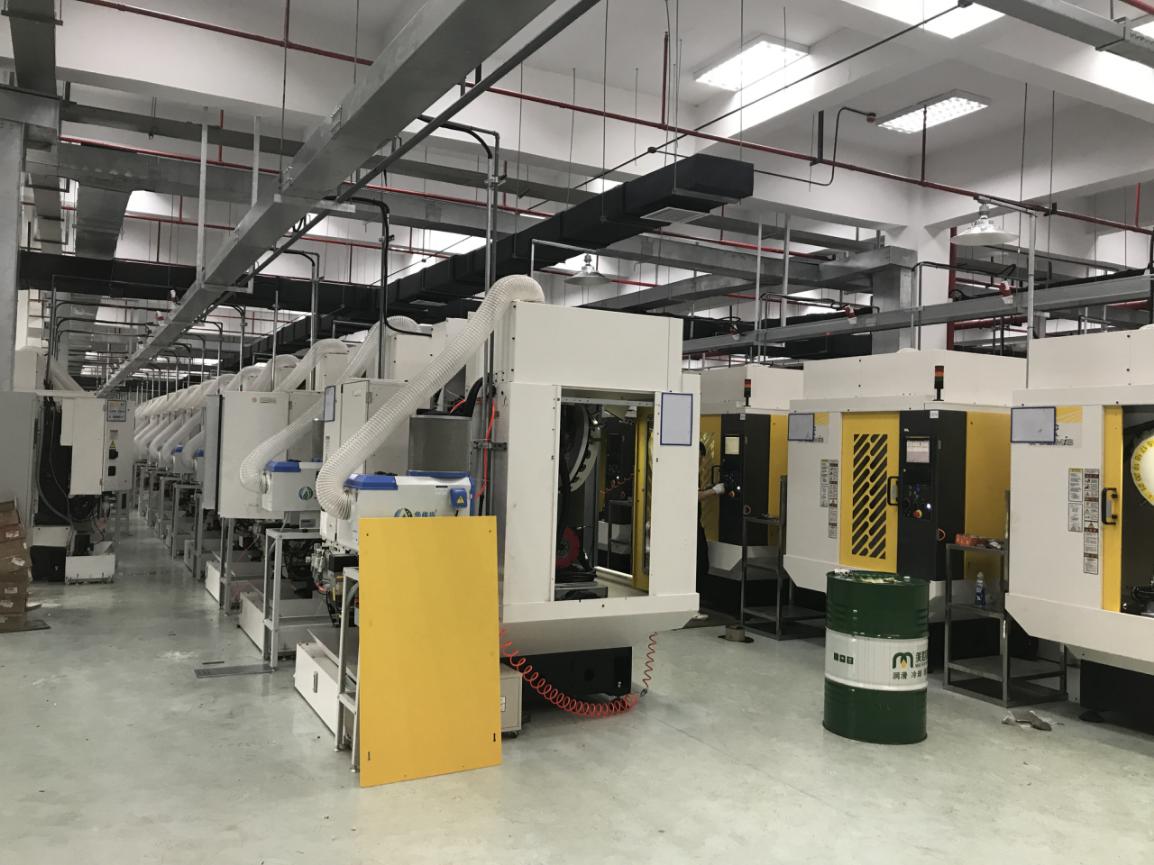

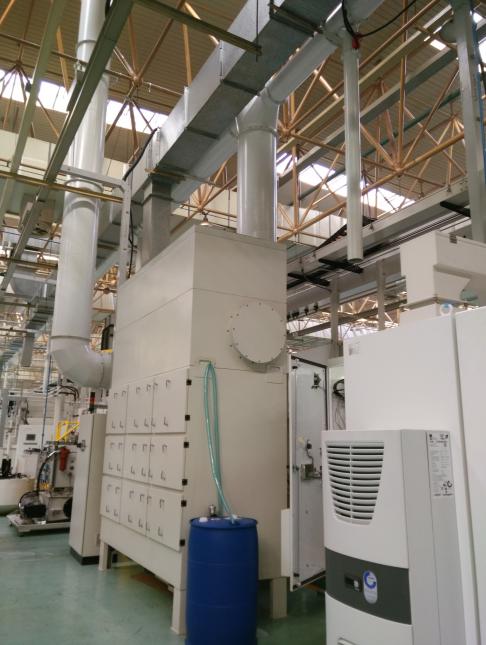

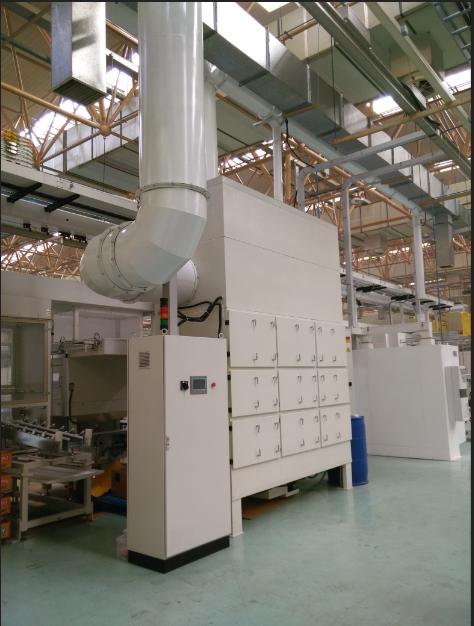

工程案例：东机工汽车部件（苏州）有限公司  切削油雾处理

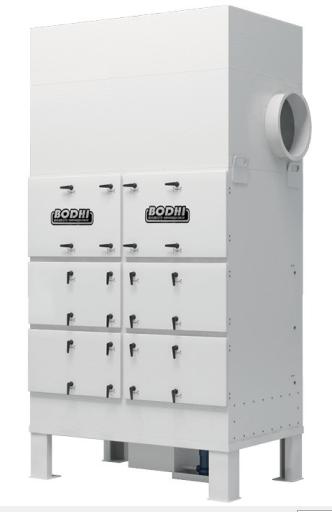

二、设备参数

1、13000CMH设备参数

处理风量：13000m³/h

数    量：1套

压    强：≦900Pa

设备材质: 碳钢烤漆

外观尺寸：1860*1147*3423（mm）

功    率：11KW

电    压：380V/50HZ

2、18000CMH设备参数

处理风量：18000m³/h

数    量：1套

压    强：≦900Pa

设备材质: 碳钢烤漆

外观尺寸：2700*1150*2400（mm）

功    率：18.5KW

电    压：380V/50HZ

3、21000CMH~24000CMH设备参数

处理风量：21000m³/h~24000m³/h

数    量：3套

压    强：≦900Pa

设备材质: 碳钢烤漆

外观尺寸：3560*1150*2400（mm）

功    率：30KW

电    压：380V/50HZ

4、30000CMH设备参数

处理风量：30000m³/h

数    量：1套

压    强：≦900Pa

设备材质: 碳钢烤漆

外观尺寸：4410*1150*2400（mm）

功    率：37KW

电    压：380V/50HZ

三、技术特点

· 吸力强劲 下进风上排出。适用于大型机床，吸力大、噪音低、震动小。

· 安全保证 执行国标IS04706.1-2002二类电气设计。

· 做工精良 优质合金磷化防锈,表面喷塑,风道部件杜邦特氟龙处理。

· 安装方便 立地安装。

· 采用4级过滤，HEPA过滤器、玻纤过滤器、金属丝网过滤器、蝶翼式初效过滤器，油雾回收率可达90%以上。
